Deixo aqui um tutorial de como construir um gerador de frequencia, tanto para servir de pulser quanto de zapper.
Este tutorial é bom, já fiz alguns e deu certo.

Construindo seu próprio Zapper

Retratação: Este circuito é muito semelhante ao usado no ‘Terminator’ do Don Croft, mas o ‘Terminator’ contém outros detalhes e características não mostrados aqui. Este documento se refere somente à geração de ondas quadradas do zapper. Este projeto será particularmente útil para ativar um Succor Punch, por exemplo, ou para experimentação. Os componentes foram fornecidos para ambas as funções, de Zapper e para pulsar o Succor Punch.

       Este circuito é baseado em um timer 555, oficialmente chamado de NE555. Ele produz um excelente oscilador de ondas quadradas, é facilmente disponível e barato. Ele fica alojado em um pacote de 8 pinos. Ele pode operar de 4,5 até 15 volts. A freqüência não depende da voltagem. Uma bateria de 9 volts é uma forma conveniente de ligar o dispositivo para uso portátil. Uma bateria de 9 volts padrão vai durar aproximadamente 9 dias neste modelo.

       A freqüência e o ciclo de funcionamento (a proporção de tempo ligado e desligado) são definidos pelos resistores R1, R2 e pelo capacitor C2.

       Quando o R2 é muito maior do que o R1 o ciclo de funcionamento fica muito perto dos 50%, então o tempo de ligado e desligado possuem a mesma duração, que é o que nós desejamos.

       O capacitor C1 só é utilizado para proporcionar estabilidade e o seu valor não é tão importante, mas deve ser baixo, na ordem de 10 a 47 pico farad (o mesmo que 0.01 a 0.047 micro farad).

       O R4 é usado para limitar a corrente fluindo pra dentro do LED (Light Emitting Diode). Uma lâmpada LED vermelha padrão de 3 mm é utilizada aqui. Um valor menor do resistor fará com que a lâmpada fique mais brilhante, mas vai descarregar a bateria mais rapidamente. O valor mínimo aceitável é de 2.2k.

       R3 – Este resistor protege o circuito no caso de alguém colocar as moedas em curto temporariamente. Isso é relativamente pequeno comparado com a resistência da pele.

       R5 – Este resistor protege o circuito de curto circuitos. (a bobina tem uma resistência muito baixa). Realmente o Succor Punch age como um curto circuito (a bobina tem uma resistência muito baixa) de forma que esta condição possa ser mantida permanentemente sem estragar o circuito.

       Consumo de Energia: Um número de combinações de R1, R2 e C2 pode produzir a mesma freqüência, mas o consumo de energia pode não ser o mesmo. O circuito descrito aqui vai funcionar por aproximadamente 9 dias de forma contínua conectado a um Succor Punch com uma bateria padrão de 9 volts. Tempos de operação mais longos podem ser obtidos com baterias de qualidade mais alta. Ele vai durar mais no modo Zapper do que como Succor Punch.

       A freqüência que nós estamos procurando é de 15 Hz. Isso significa que nós teremos ciclos de On/Off por segundo. Um ciclo de On/Off vai demorar aproximadamente 66,6 milissegundos.

       A onda quadrada pode ser observada com um osciloscópio.

       Ela não pode ser medida com um voltímetro porque ela muda muito rapidamente. Então o teste real para o circuito é visual, pela freqüência intermitente da lâmpada LED.

       Se você cometeu um erro na construção, é possível que a freqüência intermitente seja tão rápida que a lâmpada pareça estar ligada o tempo todo.

Selecionando os componentes:

       Os componentes são facilmente encontrados.

 C2 de 1 micro farad, capacitor de tântalo de 35 volts. A perna inferior é o positivo (linha de prata e sinal de mais desse lado).

C1        103 k,                   10P                      2A153J

(aparências alternativas)

 A lâmpada LED – A perna mais comprida é o positivo.

R2 – Resistor simples           R3 – Resistor duplo

 Switch On/Off

 Um dispositivo NE555: O ponto, na lateral inferior esquerda (nessa imagem) indica o pino 1. Em alguns dispositivos um friso (notch) indica o topo. O pino 1 está sempre à esquerda do friso (notch).

       Uma peça de Vero Board, ou uma placa de projeto eletrônico similar. Elas possuem furos igualmente distribuídos, algumas possuem algumas ‘almofadas de solda’ (soldering pads) na parte de trás. Algumas possuem faixas já dispostas em linhas retas. Nesse caso você deve

ter o cuidado de cortar as faixas indesejadas. Algumas não possuem ‘almofadas de solda’ e você utiliza as ‘pernas’ dos componentes para fazer as conexões.

1 conector para bateria de 9 volts. Eles geralmente vem com fios vermelho e preto

anexados. O vermelho é o positivo.

       Você pode querer colocar o seu projeto dentro de uma caixa e adicionar um interruptor. O interruptor (switch) deve interromper o lado positivo (o fio vermelho) do cabo da bateria.

       Para se certificar de que você adquiriu os valores certos para os resistores, confira os códigos de cores abaixo para resistores com 10% de precisão. Resistores com 1% de precisão são codificados de forma diferente. Utilizar resistores de 1% pode ser um exagero para este modelo.

Componente	Valor	Cores
R1	3.3 k	Laranja, Laranja, Vermelho
R2		Consulte a tabela abaixo
R3	1 k	Marrom, Preto, Vermelho
R4	3.9 k	Laranja, Branco e Vermelho
R5	4.7 k	Amarelo, Púrpura e Vermelho
C1	0.01 micro farad (ou 10 Pico farad)
C2	1 micro farad, 16 ou 25 volts
L1	3 ml LED

       Os valores do resistor são expressos por faixas de cores, mais uma faixa para a tolerância.

       Cores de tolerância:      Ouro = 5%

                                            Prata = 10%

       Eu não mostrei a cor de tolerância aqui. 10% está bom mas lembre-se do seguinte:

- 33 k com 10% de precisão significa que o valor real na realidade se encontra entre 29.70 k 36.30 k.

- 33 k com 5% de precisão significa que o valor real na realidade se encontra entre 31.35 k e 34.65 k.

       Então confira na tabela abaixo para ver o tipo de margem que você tem. Na prática 10% está bom.

Duração do ciclo = 1 / freqüência.

Então 1 / 15Hz = 0.066 segundos (66 milissegundos)

Freqüência	R2	Cores
12.14	56 k	Verde, Azul, Laranja
14.10	47 k	Amarelo, Púrpura, Laranja
14.60	39k + 6.2k	Laranja, Branco, Laranja + Azul, Vermelho, Vermelho
14.84	39k ­+ 5.6k	Laranja, Branco, Laranja + Verde, Azul, Vermelho
15.00	39k + 4.7k	Laranja, Branco, Laranja + Amarelo, Púrpura, Vermelho	Zapper
15.57	39k + 3.9k	Laranja, Branco, Laranja + Laranja, Branco, Vermelho
15.65	39k + 3.3k	Laranja, Branco, Laranja + Laranja, Laranja, Vermelho
17.00	39k	Laranja, Branco, Laranja
19.93	33k	Laranja, Laranja, Laranja
24.34	27k	Vermelho, Púrpura, Laranja
29.60	22k	Vermelho, Vermelho, Laranja
30.70	20k + 1.2k	Vermelho, Preto, Laranja + Marrom, Vermelho, Vermelho
31.00	20k + 1k	Vermelho, Preto, Laranja + Marrom, Preto, Vermelho
31.15	20k + 820 ohm	Vermelho, Preto, Laranja + Cinza, Vermelho, Marrom
31.48	20k + 620 ohm	Vermelho, Preto, Laranja + Azul, Vermelho, Marrom
31.56	20k + 560 ohm	Vermelho, Preto, Laranja + Verde, Azul, Marrom
32.00	20k + 470 ohm	Vermelho, Preto, Laranja + Amarelo, Púrpura, Marrom	Programação de Cristais
32.44	20k	Vermelho, Preto, Laranja.

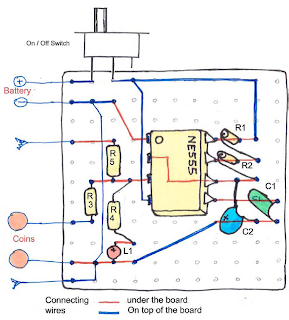

Construção: É uma boa idéia posicionar todos os componentes adequadamente antes de começar a soldá-los.

Posicione o NE555 no centro da placa primeiro e dobre alguns pinos de forma que ele não caia quando você virar a placa para soldar atrás.

       Coloque o R1 e o R2, dobre as pernas para ajustar na placa e utilize os pedaços que você cortou das pernas para fazer outras conexões.

       Certifique-se que a perna mais longa do L1 esteja conectada com o positivo e o lado positivo do C2 (marcado como um sinal de mais no seu corpo) é conectado como indicado. De outra forma o circuito não irá funcionar, ou não por muito tempo.

       L1 deve ser inserido na parte de trás da placa se você desejar colocar o seu projeto numa caixa. Ele vai sair através de um buraco na caixa.

       Antes de conectar à energia elétrica, é MUITO IMPORTANTE checar se todas as conexões estão corretas e se a polaridade da bateria está correta.

       Se estiver faltando um fio, ou se a polaridade da bateria estiver incorreta, o NE555 ficará inoperante e o circuito nunca irá funcionar.

       Se o circuito for bom e funcionar, ele irá funcionar muito bem para sempre. Eu tenho alguns timers que ainda estão funcionando após 10 anos de uso, e eles ficam ligados 24 horas por dia.

Instalando o Circuito numa Caixa:

       Você terá que adquirir uma pequena caixa plástica para o seu circuito.

       Faça um furo para a lâmpada, outro furo para o switch e outro para os fios do Succor Punch. Você pode utilizar um pequeno conector Jack se você desejar desconectar o cabo do Succor Punch (O que tem a terminação em clipes de crocodilo – crocodile clips). Você pode também adicionar uma tira de velcro para segurar o seu zapper nas suas pernas ou braços.

       Dependendo se você tiver soldado a lâmpada LED na frente ou atrás da placa, instale o circuito na caixa de forma que a lâmpada fique de frente para o furo. Use cola para mantê-la no lugar. Cola quente é a forma mais prática de prender as peças dentro da caixa de forma que elas não se movam.

       18 leituras foram feitas ao longo de 9 dias. O zapper terminou no final do 9º dia, quando a bateria estava em 3.36 volts. Ela durou 214 horas de operação ininterrupta.

Perguntas e Respostas:

1) Este circuito é o mesmo do zapper da Dra. Clark?

R – Sim, mas a freqüência é diferente. Aqui nós usamos 15 hz.

2) Porque usar 15 hz?

R – Nós utilizamos 15 hz porque parece que com 15 hz a morte dos parasitas é muito efetiva. Ela também parece boa para pessoas saudáveis e equilibradas e aumenta nossa consciência (awareness). A teoria é que esta será a freqüência ressonante da terra no futuro.

3) Este é o mesmo circuito do ‘Terminator’ de Don Croft?

R – Sim, a mesma freqüência, mas os valores dos componentes podem ser diferentes. Isso não tem efeito na saída. Eu só não desejo copiar o seu modelo. O circuito mesmo é um circuito eletrônico bem conhecido e disponível livremente.

4) O circuito poderá ser danificado se eu colocar em curto as moedas ou a saída do Succor Punch?

R – Não, a saída é protegida por resistores que limitam a drenagem da corrente.

5) O componente NE555 será danificado se eu ligá-lo a primeira vez com uma fiação defeituosa?

R – Sim, você terá que substituir o NE555. Conserte o defeito e comece a testar novamente.

6) Eu posso fazer com que a lâmpada fique mais brilhante?

R –

Q: Can I make the light brighter?

A: Yes, make resistor R4 smaller. The lowest value acceptable is 2.2k. but the battery will not last as long.

Q: Do I have to use coins?

A: No, you could also use a coil of copper wire like a Loohan coil. Coins made of copper are easy to solder

and glue on a box. There may be health benefits to use copper on the skin. Anything metalic which can be

soldered would do, I guess.

Q: Does the presence of orgonite affect battery life?

A: No, It does not at all. I personally experimented with 3 zapper circuits, one with no orgonite and one

between two blocks of orgonite. Voltages were absolutely identical, see discharge curve above.
